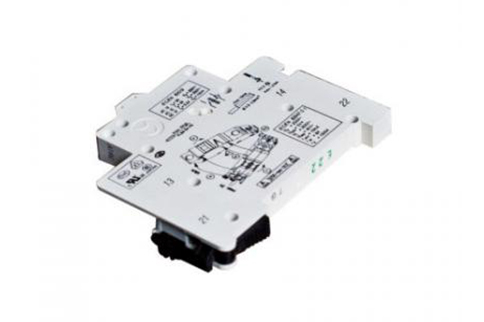

掘進機輔助觸點在主要是在使用繼電器的時候作為電路控制功能的輔助邏輯開關,它和繼電器同時動作，有常開的也有常閉的,一般繼電器有兩到四個,它的開關容量一般比主觸點要小,在電路設計的時候，我們可以通過利用輔助觸點來實現當繼電器動作時需要完成的其他邏輯操作。
輔助觸點通過電流較小，不需采取滅弧措施，常接在電動機的控制電路中；主觸點能通過較大電流，斷開時，其間產生電弧，會燒壞觸點，并使切斷時間拉長。因此，必須采取滅弧措施，接在電動機的主電路中。接觸器主觸點只有一組，畫半圓的就是主觸點，沒有的就是輔助觸點。主觸點是用來接通電路，輔助觸點是進行控制的。自鎖一般用在輔助觸點，電路接通用在住觸點。繼電器一般沒主輔之分。接觸器，主觸點可以流過大電力，有滅弧裝置，輔助觸點沒有。拿交流接觸器來說，主觸點就是電源通過它直接給電機的運轉的，就是主觸點，輔助觸點就是交流接觸器的常閉點和常開點，他們的關系是：利用常開點和常閉點（輔助觸點）控制電磁鐵線圈電源來達到保持電動機正常運轉的關系。
