掘進機的結構及其特點：
1、掘進機結構特點
2、截割部
截割部由截割頭、伸縮部、截割減速機、截割電機組成。截割頭為園錐臺形，有兩種不同大小截割頭，截割頭通過花鍵套和2個M30的高強度螺栓與花鍵軸相聯。
伸縮部位于截割頭和截割減速機中間，通過伸縮油缸使截割頭部伸縮。
截割減速機是兩級行星齒輪傳動，它和伸縮部用26個M24的高強度螺栓相聯。
截割電機為雙速水冷電機，使截割頭獲得2種轉數，它與截割減速機通過定位銷和25個M24的高強度螺栓相聯。

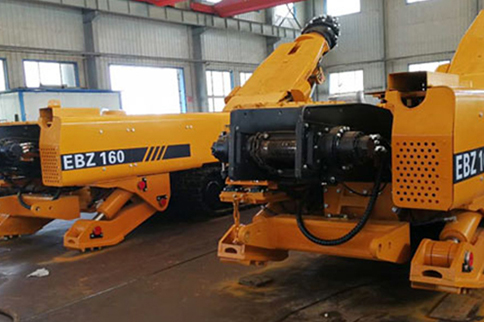

掘進機截割部
1、切割頭可伸縮，因此有以下四大優點：
（1）在破碎頂板時巷道中線處的空頂距可控制得很小，從而安全性高；
（2）只有伸縮才好配置機載錨桿機；
（3）在掘進機陷入泥中時，可通過切割頭的伸縮進行自救；
（4）底板破碎時不會加劇其泥化；
2、突破行業除塵難關
（1）zhuanli內噴霧水密封外置。
（2）zhuanli內置端面密封加自動補償式水密封。
（3）zhuanli自動防堵內噴霧噴嘴。
（4）強霧少水外噴霧噴嘴。
（5）內噴霧加強四道密封，可靠性高。
3、軸承選用FAG進口軸承、密封選用派克進口密封，可靠性高。
4、截割頭升降回轉可同時進行
5、截割電機、截割減速器采用特殊的螺紋連接確保在截割強震動下螺栓不松動。
6、減速機齒輪副采用全新的熱處理工藝和齒面強化工藝，比現有掘進機減速機齒輪強度提高20％以上，采用磨后表面強化，噪聲不高于78分貝（行業標準為不高于85分貝）。與強化前相比，齒根彎曲強度提高2倍，齒面疲勞強度提高到130%。
7、伸縮部主軸承由中載系列改進為重載系列，伸縮部內筒加厚，使其整體壽命提高30%以上
8、伸縮筒選用27SiMn,熱處理后性能好。
